光伏直流断路器

光伏直流断路器

光伏直流断路器

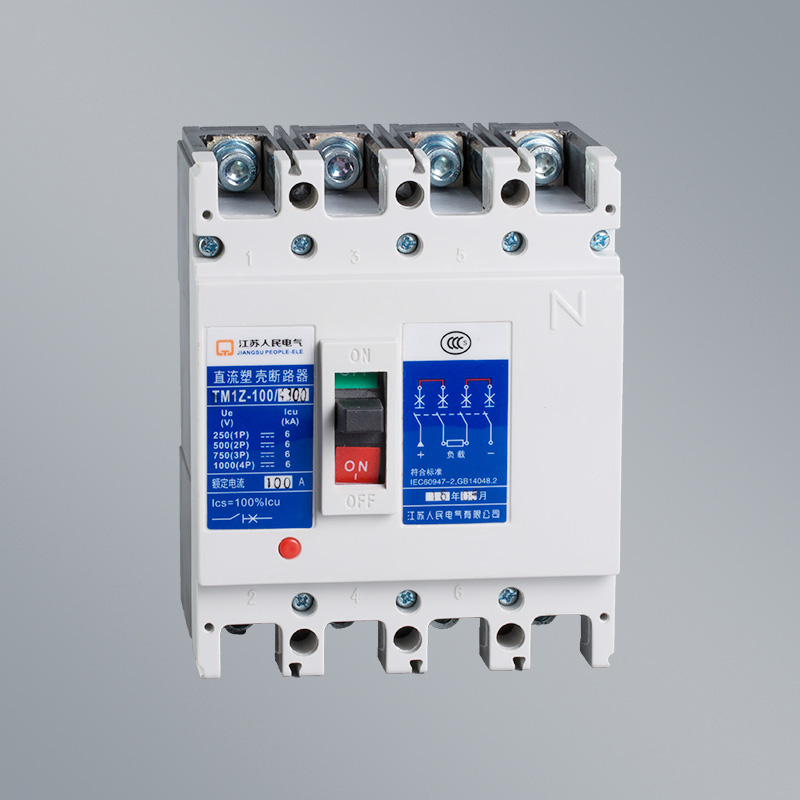

光伏直流断路器TM1Z-100/DC1000V适用于额定电压至DC1000V,额定电流100A的直流电网电路中,光伏直流断路器具有过载长延时保护、短路瞬时保护功能,用来分配电能和保护线路及电源设备免受过载、短路等故障的危害。

光伏直流断路器也可以用于太阳能发电系统,工作电压较高可达DC1000V,可迅速分断直流配电系统的故障电流,保护太阳能发电系统中的重要器件-光伏模块免受直流侧反向电流和逆变器故障导致的交流侧反馈电流的危害,保证太阳能光伏发电系统的可靠运行。光伏直流断路器的操作机构具有快速闭合和快速分断功能,结构紧凑,体积小,使用方便。

TM1Z-100/DC1000V光伏直流断路器符合以下标准:

IEC609471 GB14048.1 总则

IEC609472 GB14048.2 断路器

TM1Z光伏直流断路器通过CCC认证,CB认证,通过ROSH环境认证检测

光伏直流断路器的电流规格:

光伏直流断路器TM1Z-100/DC1000V 16A

光伏直流断路器TM1Z-100/DC1000V 20A

光伏直流断路器TM1Z-100/DC1000V 25A

光伏直流断路器TM1Z-100/DC1000V 32A

光伏直流断路器TM1Z-100/DC1000V 40A

光伏直流断路器TM1Z-100/DC1000V 50A

光伏直流断路器TM1Z-100/DC1000V 63A

光伏直流断路器TM1Z-100/DC1000V 80A

光伏直流断路器TM1Z-100/DV750V 100A



订货须知
产品型号和名称,TM1Z-100/DC1000V光伏直流断路器
瞬时脱扣型式和额定电流,如100A
额定电压,如DC1000V
订货数量,如500台;
订货举例:TM1Z-100/DC1000V 100A 500


直流断路器系列产品:

直流断路器TM1Z-100/2P 16-100A  DC500V

直流断路器TM1Z-100/3P 16-100A  DC750V

 直流断路器TM1Z-100/4P 16-100A  DC1000V

 直流断路器TM1Z-250/2P 100-400A  DC500V

 直流断路器TM1Z-250/3P 100-400A  DC750V

 直流断路器TM1Z-250/4P  100-400A  DC1000V

直流断路器TM1Z-250/4P  100-400A  DC1250V

 直流断路器TM1Z-400/3P  225-400A  DC750V

 直流断路器TM1Z-400/4P  225-400A  DC1000V

 直流断路器TM1Z-630/3P  400-630A  DC740V

 直流断路器TM1Z-630/4P  400-630A  DC1000V

 直流断路器TM1Z-800/3P  630-800A  DC750V

 直流断路器TM1Z-800/4P  630-800A  DC1000V



光伏并网专用断路器系列产品

光伏并网专用断路器TM3EL-100

光伏并网专用断路器TM3EL-250

光伏并网专用断路器TM3EL-400

光伏并网专用断路器TM3EL-630





自复式过欠压断路器主要规格有:

自复式过欠压断路器TX7-80GQY/2P 80A

自复式过欠压断路器TX7-80GQY/2P 100A

三相自复式过欠压断路器TX7-80GQY/4P 80A

三相自复式过欠压断路器TX7-80GQY/4P100A



自复式过欠压保护器主要规格有:

自复式过欠压保护器TGQ-63/2P

自复式过欠压保护器TGQ-63/4P



小型直流断路器系列产品:

 小型直流断路器TX7-63Z/1P 1-63A  DC250V

 小型直流断路器TX7-63Z/2P 1-63A  DC500V

 小型直流断路器TX7-63Z/3P 1-63A  DC750V

 小型直流断路器TX7-63Z/4P 1-63A  DC1000V






直流熔断器(光伏专用)系列产品:

 直流熔断器TRD-Z/DC1000V



直流浪涌保护器系列产品:

 直流浪涌保护器TSPD-C40  DC48V

 直流浪涌保护器TSPD-C40  DC220V

 直流浪涌保护器TSPD-C40  DC500V

 直流浪涌保护器TSPD-C40  DC600V

 直流浪涌保护器TSPD-C40  DC800V

 直流浪涌保护器TSPD-C40  DC1000V



直流隔离开关系列产品:

直流隔离开关TM1ZH-100/DC1000V

直流隔离开关TM1ZH-250/DC1000V

直流隔离开关TM1ZH-400/DC1000V

直流隔离开关TM1ZH-630/DC1000V



小型直流隔离开关系列产品:

小型直流隔离开关TX7-63ZH/DC250V

小型直流隔离开关TX7-63ZH/DC500V

小型直流隔离开关TX7-63ZH/DC750V

小型直流隔离开关TX7-63ZH/DC1000V



刀开关系列产品

刀开关 HD11F-200

刀开关HD11F-400

刀开关HD11F-630
