直流空开需遵循的原则

浏览:351发布日期:2023-07-04[ 返回上页 ]

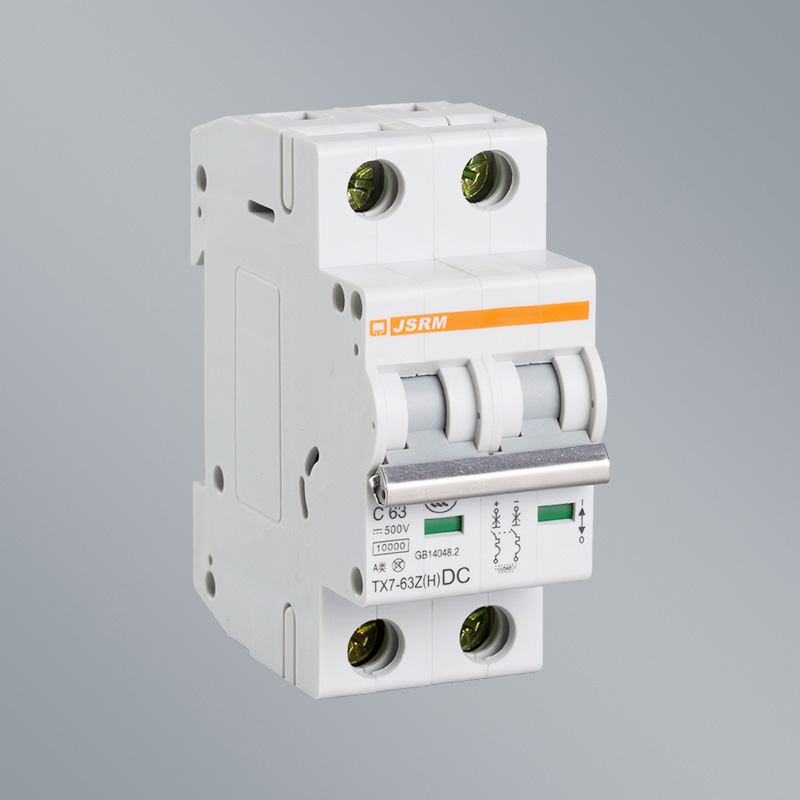

直流空气开关多为非选择型,而且容量较小,一般在600A以下,新型的直流断路器也可制成选择型,而且容量不断增大,有的容量已达3000A以上。小容量的断路(50A以下)一般采用非储能闭合、手动操作;大容量断路器的操作机构多采用储能式闭合,而且还可进行远距离遥控。直流断路器可以装设多种附件以适应各种不同控制和保护的需要,具有较高的短路分断能力、动稳定性和比较完备的选择性保护功能。它与万能式断路器相比,具有结构紧凑、体积小、操作简便、安全可靠等特点,缺点是通断能力比万能式断路器低,保护和操作方式较少,而且有些可以维修,有些则不能维修。这种断路器广泛用于配电线路中,作为主电路和小容量发电机的保护和配电开关,也可用作小型配电变压器低压侧出线总开关以及各种大型建筑(如宾馆、大楼、机场、车站等)和住宅的照明电路控制和保护,还可用作各种生产设备的电源开关。

直流断路器的结构选定后,接着需选择直流断路器的电气参数。所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外,一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等,以便达到比较理想的协调动作。选用的一般原则(指选用任何断路器都必须遵守的原则)为

①断路器的额定工作电压≥线路额定电压

②断路器的额定电流≥线路计算负载电流

③断路器的额定短路通断能力≥线路中可能出现的最大短路电流(一般按有效值计算)

④线路末端单相对地短路电流≥125倍断路器瞬时(或短延时)脱扣器整定电流电气参数的确定

⑤断路器脱扣器的额定电流≥线路计算电流

⑥断路器欠电压脱扣器额定电压=线路额定电压并非所有断路器都需要带欠电压脱扣器,是否需要应根据使用要求而定。在某些供电质量较差的系统,选用带欠电压保护的断路器,反而会因电压波动而经常造成不希望的断电。在这种场合,若必须带欠电压脱扣器,则应考虑有适当的延时。

⑦断路器分励脱扣器的额定电压=控制电源电压。

⑧电动传动机构的额定工作电压=控制电源电压

⑨断路器的类型应符合安装条件、保护功能及操作方式的要求。

⑩一般情况下,保护变压器及配电线路可选用万能式断路器保护电动机

⑾校核断路器的接线方向

如果断路器技术文件或端子上表明只能上进线,选直流断路器。电气参数的确定|则安装时不可采用下进线,母线开关一定要选用可下进线的断路器需要注意的是,选用时除一般选用原则外,还应考虑断路器的用途。配电用断路器和电动机保护用断路器以及照明、生活用导线保护断路器,应根据使用特点予以选用

:目前,断路器被广泛用于低压电网中作过载、短路保护。如果选用不当,可能会发生误动作或不动作,失去保护作用,甚至产生安全隐患。因此,应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素,选择最合适的断路器类型
