一、概述
    H系列开启式刀开关及形转换开关（以下简称开关）适用于交流50Hz、额定电压至380V、直流至220V，额定电流至3000A的成套配电装置中，作为不频繁地手动接通和分断交、直流电路或作隔离开关用。
1.  中央手柄式的开关主要用于动力站，不切断带有电流的电路，作为隔离开关之用。
2.  侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。
3.  中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。
4.   侧面操作手柄式开关，主要用于动力箱中。
5.   装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。
二、适用标准
     本产品符合IEC60947-3    GB14048.3标准

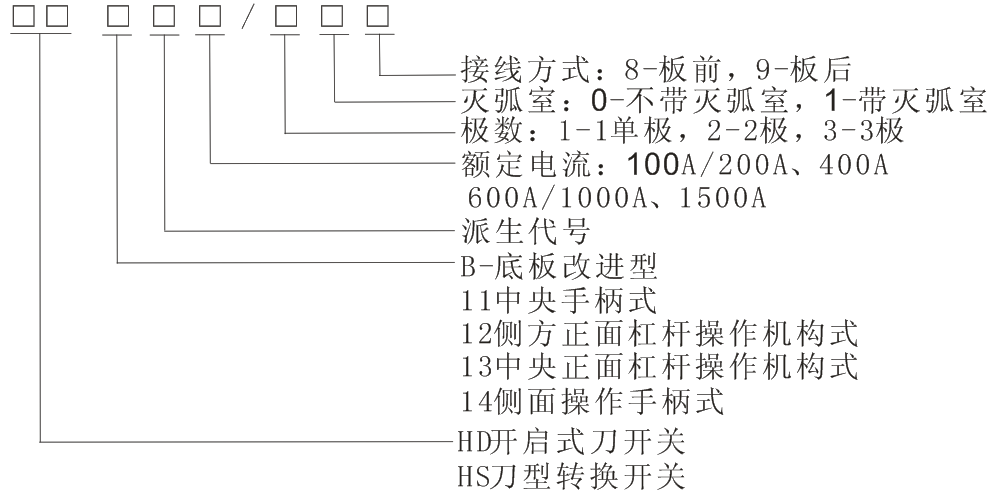

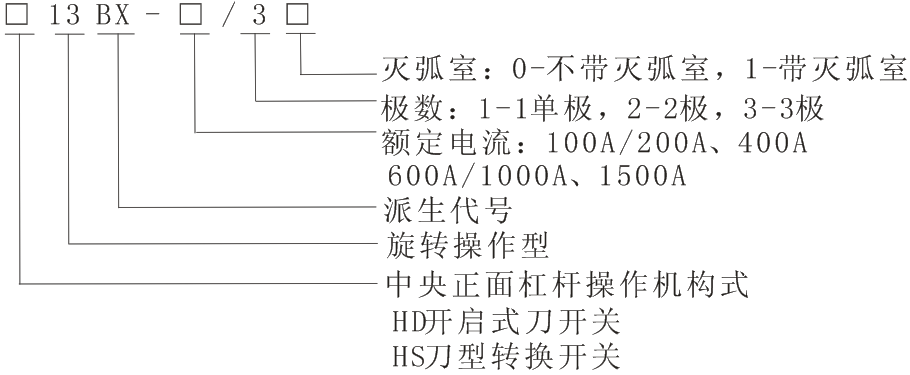

三、型号及含义



四、主要技术参数

名称				参数
额定电流A				100	200	400	600（630）	1000	1500（1600）
能断能力A	AC380V、cos=0.72-0.8			100	200	400	600	1000	1500
	DCT=0.01~0.011S		220V	100	200	400	600	1000	1500
			440V	50	100	200	300	500	750
机械寿命（次）				10000	10000	10000	5000	5000	5000
电寿命（次）				1000	1000	1000	500	500	500
Is短时耐电流KA				6	10	20	25	30	40
动稳定电流峰值KA		杠杆操作方		20	30	40	50	60	80
		手柄式		15	20	30	40	50
操纵力N				35	35	35	35	45	45

五、安装方式

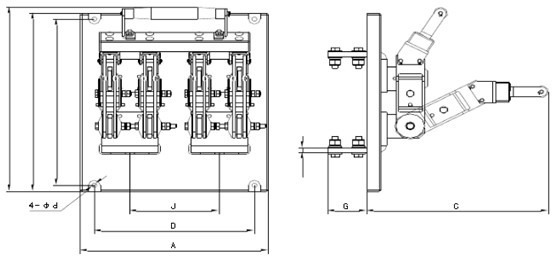

                               2极板前接线刀开关安装示意图





                                 3极板前接线刀开关安装示意图





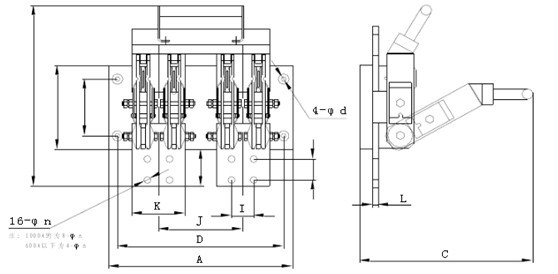

                         2极板后接线刀开关安装示意图

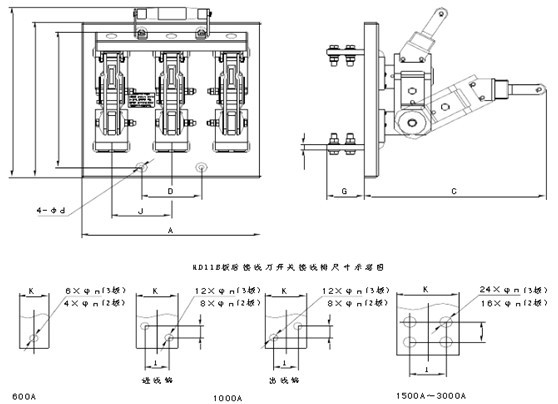

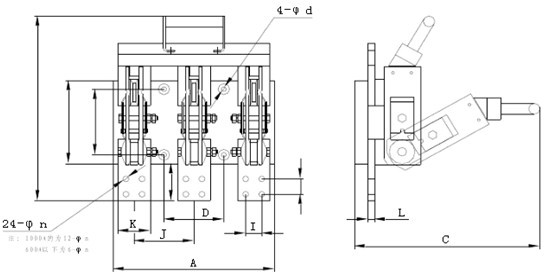

                            3极板后接线刀开关安装示意图
