太阳能光伏并网发电系统中的并网逆变器设置方式之分布式。分布式适合于安装有不同朝向或不同规格的太阳能电池阵列的光伏发电系统,在电气设计时,可将同一朝向且规格相同的太阳能电池阵列通过单台逆变器集中并网发电,大型的分布式系统主要是针对太阳能电池阵列朝向、倾角和太阳阴影不尽相同的情况使用的。分布式系统将相同朝向,倾角以及无阴影的太阳能电池组件串成一串,由一串或者几串构成一个太阳能电池子方阵,安装一台并网逆变器与之匹配。分布式并网发电原理如图5-5所示。这种情况下可以省略汇线盒,降低成本;还可以对并网光伏发电系统进行分片维修,减少维修时的发电损失。分布式并网发电的主要缺点是:①对于大中型的上百千瓦甚至兆瓦级的光伏发电系统,需要使用多台并网逆变器,初始的逆变器成本可能会比较高;②因为使用的逆变器台数较多,逆变器的交流侧和公用电网的接入点也较多,需要在光伏发电系统的交流侧将逆变器的输出并行连接,对电网质量有一定影响。

综合考虑上述各种光伏发电并网方式的特点可知:在大型光伏发电系统中,如果太阳能电池阵列的安装朝向、倾角和太阳阴影等情况都相同,应选择集中式光伏发电并网系统;如果太阳能电池阵列的朝向、倾角和太阳阴影等情况不尽相同,就按照安装情况进行分组,采用分布式光伏发电并网系统。

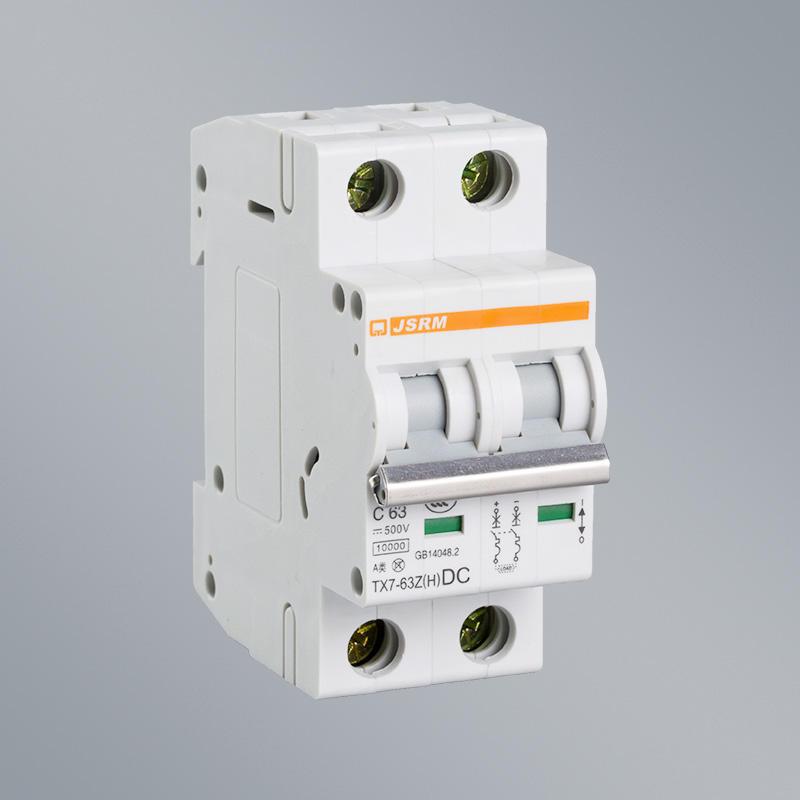

小型直流断路器DTX5-63Z/DC500V用于直流电压至DC500V，额定电流至63A的线路起过载和短路保护之用，也可用于太阳能光伏发电系统，DTX5-63Z系列小型直流断路器工作电压的高可达DC500V，可迅速分断直流配电系统的故障电流，保护太阳能系统中的重要器件——光伏模块免受直流侧反向电流和因逆变器故障导致的交流侧反馈电流的危害，保证太阳能光伏发电系统的可靠运行。

   直流断路器100ADC750V也可以用于太阳能发电系统，工作电压的高可达DC750V，可迅速分断直流配电系统的故障电流，保护太阳能发电系统中的重要器件-光伏模块免受直流侧反向电流和逆变器故障导致的交流侧反馈电流的危害，直流断路器保证太阳能光伏发电系统的可靠运行。直流断路器的操作机构具有快速闭合和快速分断功能，结构紧凑，体积小，使用方便。
